粘度计基本知识介绍

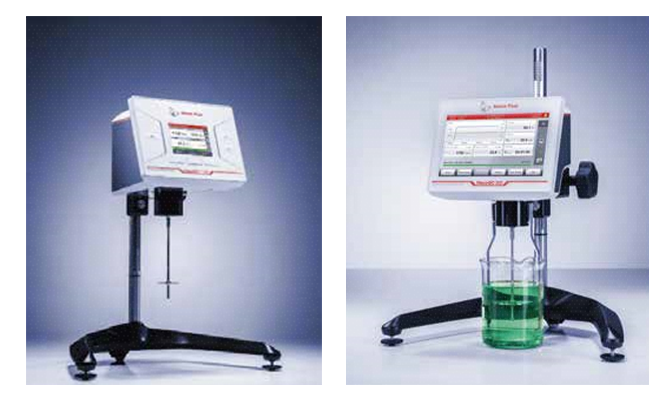

ViscoQC 旋转黏度计主机---技术革新、简单完美

※ 开箱

开箱即用：

轻松组装,不型 2分钟即可插电启动

每台ViscoQC标配包含电脑数据采集软件v-Coledt

确保正确校准：

内置智能自动数字水平仪确保最高的测量重复性

※ 测试

轻松单手更换转子：

内置磁合连接使每次测试至少节省 15 秒

自动检测及识别转子、护腿

Toolmaster™ 防止转子选择错误,确保测量完全可溯源

TruGuard™ 记录是否连接了转子护腿

自动搜索适合测量条件：

TruMode™自动助您找到最好的转子/速度组合以测量未知样品

最先进的帕尔贴控漏浴：

控温范围：﹣45°C至+175°C

控温稳定性 ：±0.1°C

T-Ready™功能会自动显示样品温度达到平衡

※ 升级

V-curve 软件(用于 ViscoQc 300)：

用于测量程序编程，实时图形分析模型和其他方法（屈服应力,低温）

V-Comply 软件(用于 VIscoQC 300)：

完全符合 21 CFR Part 11 （审计追踪: 电子签名）

PTD100/Cone-Plate 帕尔帖控温浴-锥板测一系统

外循环控温浴介质夹套

※ 维护

最高质量保证是我们的承诺：

出厂标准化仪器享有 3 年保修期

最少的停机时间 :

可选现场服务自动轴承检查 (TruSine™) 可避免紧急的停机时间

“  我们保证仪器的高质量

为此,我们可提供三年的质保服务  ”

所有标准化产品新仪器都可有 3 年质保，这样可以避免不可预见的维修费用发生始终拥有我们可信赖的仪器除了质保服务，我们还提供仪器维护及保养的标准化服务。

因所使用的技术特点，有些仪器需要按照维护时间表进行定期的专业维护—标准化步骡及维护报告，定期维护是获得3 年质保的前提条件。

*配备可选 PTD 100 Cone-Plate,L1 转子 15 mPa▪s

**配备可选 PTD 100 Cone-Plate,RH1 转子 100 mPa▪s

***配备可选 PTD 100 Cone-Plate,RH1转子 800 mPa▪s

ViscoQC是安东帕的注册商标（EM 01062030）  M=1 百万

粘度和流变测量

原材料的质量和投放是否有问题?泵送或填充这些产品时有困难吗?出产的每批货质量有差别吗?使用旋转黏度计进行快速单点或多点的黏度测量,确保原材料和最终产品的适当加工过程控制力和质量监督。

黏度是表示流体在流动时,流体内部发生内摩擦的物理量,是流体反抗形变的能力,是用来鉴定某些成品或半成品的一项重要指标。黏度随流体不同而很大,并随温度变化而变化。

选择适合测量系统(转子)和旋转黏度计主机驱动轴相连转子按预设转速旋转,测试杯中样品随转子运动,转子转动和样品黏度阳滞力使驱动轴(弹簧)扭矩按比例偏转,以精密光学检测器检测到偏转角度即扭矩(剪切应力),计算得到样品动力黏度。对低黏度样品检测,弹箭需要有足够的灵敏度,而对于高黏度范围的样品,则需要更坚固的弹簧。因此,以L型、R 型,H 型三种不同驱动轴(弹簧)扭矩类型分别用于覆盖低、常规(中)和高黏度范围的样品测试。

当使用相同的仪器设置(例如扭矩类型、转子)和条件(例如速度、温度)时,您的测量结果在世界上任何地方都是可比较的。

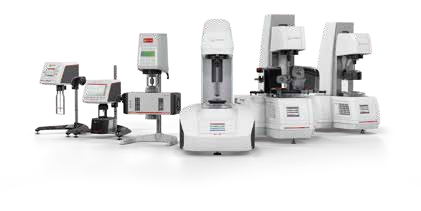

全球范围内的支持、创新和模块化研发生产使 Anton Paar 成为唯一生产入门级旋转黏度计到高端流变仪全线产品的供应商。安东帕所有旋转黏度计都易于使用，并具备以全黏度测量范 ±1.0% 的精度和 0.2% 的重现性。

安东帕旋转黏度计具备的内置数字水平位定调零,磁吸超合单手联轴、Toolmaster™转子自动识别和独特的TruMode™快速扫描测量模式,不但极有效避免人为失误减少时间材料损失,还使所有的测试结果都可追溯,非常可靠和准确。

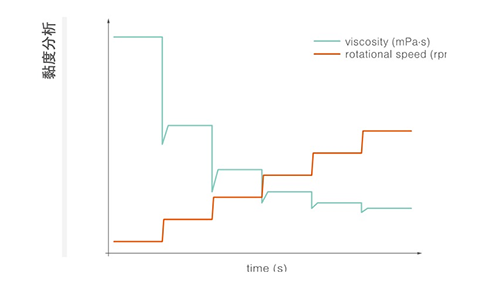

黏度测定分析(旋转模式*)

可使用旋转黏度计将黏度作为一个单点值进行测定，旋转黏度计非常适合在生产线上进行快速检查。为了充分了解样品的流动特性，需要绘制黏度曲线。黏度曲线涵盖了低剪切速率(或旋转速度)到高剪切速率的黏度，低剪切速率代表样品处于静态时的黏度(例如储存在罐或筒中时)，高剪切速率代表样品流动时的黏度(例如，被挤出管道或使用配液系统处理时)。剪切变稀特性会降低泵送和刷涂过程所需的能量。

*也被称为 B 型黏度

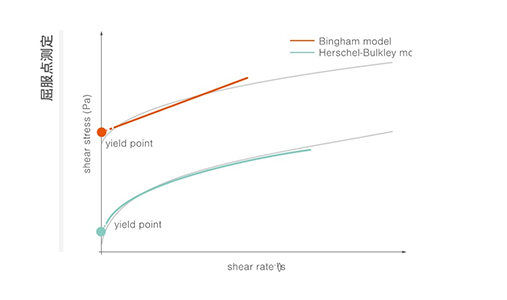

屈服点测定(旋转模式)

为确定开始挤压和泵送等过程所需的力，屈服点对质量控制至关重要。屈服点是样品开始流动的起始点。屈服点可通过不同回归模型进行分析。在质量控制方面，屈服点通过设定一个剪切速率斜坡并观察与剪切应力相关的数值进行确定:结果为流动曲线。

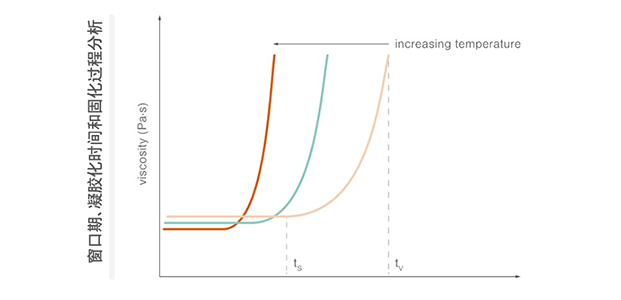

窗口期、凝胶化时间和固化过程分析(旋转模式)

凝胶化时间和窗口期是黏合剂极重要的工艺参数。在化学固化反应开始(t)前，黏度保持恒定，在黏度接近无限黏度(t)时，样品固化且不能再使用。在恒定低剪切速率或旋转速度下进行时间相关试以分析窗口期、凝胶化时固化过程。

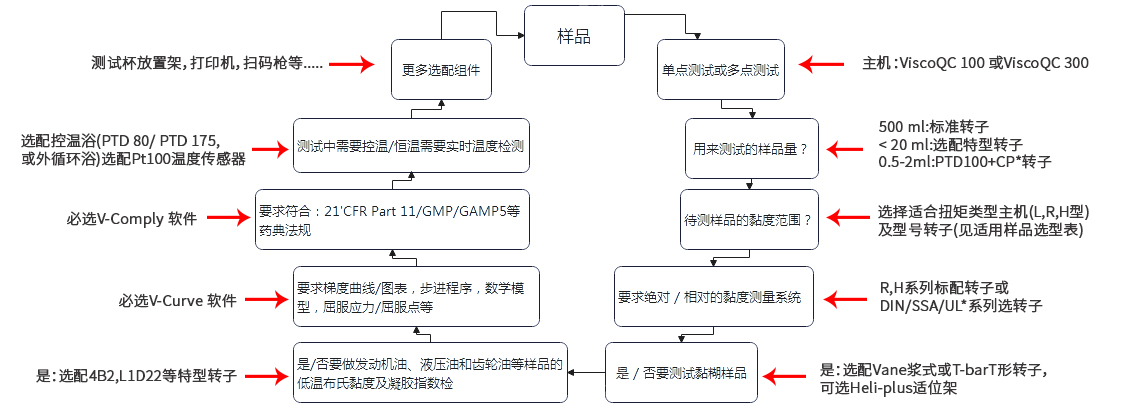

ViscoQC旋转黏度计-选型向导

选择哪种型号的设备取决于待测样品的黏度，所需的速度范围和测试方法。

*DIN=同轴圆简(CC)、双间隙(DG);SSA=微小量(SC4);UL=超低粘；CP=Cone Plate锥板；

ViscoQC100/300 -PTD100 Cone-Plate锥板黏度测试系统 PTD 100 Cone-Plate锥板测量系统，由集成帕尔帖控温浴和可选配的CP 转子系列组成，可在几秒钟内即和ViscoQC 100/300主机轻松组装好， 为测定低至0.5 mL小容量样品的绝对黏度提供更精密的方法。

符合标准： ASTM D7395、DIN53019、ISO2884、 ISO3212、ISO10364、 Ph.Eur.2.2.10、USP912、 ChP0633等;

锥板测试多合一解决方案亮点： -消除错误、省时的自动间隙设置 -使用内置Peltier温度控制，温度切换速度比传统水浴快50%。 -锥板转子系列具备磁耦合对接功能，每次更换转子可节省25秒。具备ToolmasterM自动转子识别功 能，防止代价高昂的操作出错。

ViscoQC黏度计测量系统-转子及测试杯

测试系统	名称	图片	适配主机	信息	样品量
L 转子	L1 to L4		VscoQC x00-L	相对测量系统，测试杯为600ml烧杯(无限剪切间隙)	~500
R，H转子	RH2, RH2 to RH7		ViscoQC x00-R,H	相对测量系统，测试杯600ml烧杯 (无限剪切间隙)	~500
ASTM特型转子	4B2,L1D22		ViscoQC 300-L,R	多用于低温布氏黏度和凝跤指数测试，均提供一次性测试杯D22	20,16
DIN转子 CC同轴转子 DG双间隙	CC12,CC18,CC26… CC12/D18,DG26		VlscoQC x00-L,H,R	绝对测量系统(定值剪切问隙),CC12/D18有比ISO3219更大的问隙可测量高黏度样品，双间隙测量系统，符合DIN 54453适测低黏	2,6.4,18.5,11.8,7.5
小量样品适配器及转子（SSA）	SC4;-18,-21,-25, -27,-28,-29,-31,34-14/6R,-15/7R,-16/8R		VlscoQC x00-L,H,R	绝对测量系统(定值剪切间隙)有比ISO 3219标准规定更大或更小的间隙	6.7-16.1
超低黏度适配器及转子（UL）	UL26		VlscoQC x00-L,H,R	绝对测量系统适配超低贴皮检测，多用于L型在60rpm下检测低贴样品	16
Vanes桨式转子	V71至V75		VlscoQC x00-L,H,R	相对测量系统适用膏状样品，测试杯为600ml烧杯(无限剪切间隙)	500(V71)down to20(V74)
T--bar T形转子	TA至TF		VlscoQC x00-L,H,R	相对测量系统，检测流动性不好的样品；在盛放样品的容番内直接检测或用600ml烧杯	~500
凝胶时间测试套件	GT6		VlscoQC x00-L,H,R	内直接检测或用600ml烧杯食品等热固性化合物的凝胶时间/适用寿限	>11.5
CP椎板转子 Cone-Plate	CP40,41,42,51,52		VlscoQC x00-L,H and R	绝对测量系统(符合IS03219规定间隙),与PTD100配套，用于检测微量高贴度低流动性样品	0.5,1,2

ViscoQC黏度计-特有选配组件

PTD 175 帕尔贴温控组件 :

• 迅速控温恒温 、按设定温度变化曲线程序控制升降温速速率梯度控温最强大的控温设备，温度范围 : -45“C to +175“C 。

• 用于绝缘4B2 和 L1D22 测量 系统 , 或 用于DIN (CCxx DG), SSA （SC4-X4）, 和 UL 转子系列 。

• 用于凝时间胶测定套件。

• T-Ready™信号确保样品温度达到设定开始值检测 。

• 度稳定性 ±0,1C, 内置PT-100温度传感器 。

• 符合ASTMD2983/D8210和 D5133/D7110

• 配备认杯盖和绝缘套 , 减少环境温度影响 。

• 直接通过仪器 控制 PTD 运行， 温控数据及曲线在主机触 屏上显示 。

• 通过ViscoQC主机屏数调控码水平宣仪讽动画自动调水平。

PTD80帕尔贴温控组件 :

• 温控范围 ; +15 "Cito +80 “0 。

• 用于DIN (CCxx DG) 和 SSA {SC4-Xo0 系列 转子 "T-Readyrw 信号 确保 样品 达到 设 定 值开始检测 。

• 温度稳定性 +0,1 "Ci; 内是PT-100允度传感器 。

• 直接通过仅器控制PTD运行，温控数据主机在触弃上显示 。

• 通过ViscoQC主机屏数调控码水平直仪读动自动西调。

PTD100帕尔帖温控件 +CP锥板测量系统 ：

• 温控范围 : 0 to℃ +100℃ 。

• 用于Cone-Plate 锥板转子系列测量系统 {CP*“)。

• T-Ready™ 信号确保样品达到设定温开始度检测 。

• 温度稳定性±0.1 ℃; 测量间内置 PT-100 温度传感器

• 磁耦合接对转子测量系统 , CP转子同样具自动识别芯片

• 直接通过仪器 控制 PTD 运行， 温控数据在主机触屏上显示

• 通过ViscoQC 主机屏数码调控水平仪直读动画自动调水平

• 无需外部电源 ,ViscoQC100/1300均适用

水浴夹讲控温套件 :

• 水浴套夹是经济型的温控配件, 由循环恒温系统提供液体恒温介质流 经水浴夹套行循环。

• 通过调节循环恒温系统的温度来进行温度控制。

• 适合恒定温度下的点测量度“水浴庆可件供CC ; DG ; UL ; SSA 等 微量测试系统的使用。

• 温度范围 : -10℃-100℃。

Heli-Plus自动数码定位升降适位架 :

• 适用桨式V系列转子和 T-barT系列转子测试高状糊状样品 。

• 测试转子通过磁耦合 , 安装方便 。

• T- bar 转子 一 样只有自动识别功能 , 避免人为差错。

• 由ViscoQC 主机 供电 , 完全从主机操控使用方便 , 升降更加平稳。

• 使测试轻松实现标准化，因升降距离/静止/启动反向位置数码定义。

• 用螺旋轴运动测量非流动材料。

• 自由设定螺旋运动深度和区域。

ViscoQC 黏度计特有选配组件

V-Curve软件包图形数据处理

• 在线黏度曲线以监测实时测量数据 。

• 可编程：最多50步 。

• 多种数学模型可供使用，实现数据分析，统计和线性回归等功能 (IPC Paste, Power Law, Bingham, Casson, HerschelBulkley,NCA/CMA shear thinning index, thixotrapy breakdown coeffl- cient, unique best fit feature functionality) 。

• 更多集成标准方法可供使用 。

• 配合桨式转子屈服应力方法测量屈服应力 。

• 低贴度温度扫描(TS(LVT))以及温度梯度(TR)-需要PTD 175 (润滑剂低温布氏黏度和温度梯度扫描测试凝皎指数) 。

V-Comply 软件包制药合规

• 用户管理，自定义用户/用户组 。

• 审计追踪(记录簿)。

• 电子签名 。

• 更强的安全功能(日期与时间标志，密码访问以及密码复杂度，Tool-master限制使用转子，禁用USB存储设备以及更多) 。

• 包含PQP认证包Pharma Qualification Packaga(PQP),完全满足 21 CFR Part 11,GMP,GA。

专项应用选件：一次性测试杯，测试杯盖，凝胶套件

• 推荐在低温或高温下测量DIN/SSA/UU/ASTM测量系统的时候使用测试杯盖，以改善热梯度，减少环境温度影响 。

• 一次性测试杯材质为合金铝(Al 99.7/F13) 。

• 100个一包，配合杯套使用 。

• 杯套由硬质阳极氧化铝制成，坚固耐用 。

• 应对易凝固难清洗样品提供免清洗方案 。

• 安装拆卸方便 。

• 使用带玻璃棒的凝胶测试套件，可以测定热固性化合物(如树 脂、胶水、胶棒)的凝胶时间/加工窗口期。

专业测试选件 : 标准品

• 多种黏度等级标油可供选择 。

• 硅树脂标准品容量大，适用于L,RH,以及DIN转子的校正，参考值20℃和25℃ 。

• PAO标准油，适用于DIN,SSA,UL26等微量测试系统的校正，证书含有20℃,25,40,50,60,80和100℃ 多个温度点参考值。

ViscoQC 黏度计特有先进功能

Digital Leveling 数码水平调控

• 无需依靠水泡即自动调节设备整体和带控温浴测量系统的水平。

• 未经水平校正即开始测量，会影响测试结果的重复性，甚至损坏测量系统。

• 内置数码水平校准，可在启动、测量前和测量过程中实时监控水平，以确保准确性。

Magnetlc Coupllng转子自动磁耦合对接

• Magnetic Coupling转子自动磁耦合对接 。

• 无需手动旋拧螺杆，避免轴承中轴偏移 。

• 一触即装，单手装好或移除转子，快速简单 。

• 避免手拧转子拆卸不当造成螺杆滑丝或驱动轴承损坏。

Toolmaster™自动识别智能芯片转子

• 保证测试因数正确，每个转子上都有唯一ID智能芯片记录。

• 磁糊合对接转子后即自动识别并在屏幕上显示转子参数信息。

• 避免人工认错及手动输入转子参数出错，确保测试无误高效。

TruGuard™转子护腿自动识别提示

• 使用错误的防护腿或不使用防护腿测量会影响黏度结果，最高可达6.5% 。

• 自动检测和记录是否连接了转子护腿 ·护腿装好后有提示音 。

• 安装，更换，拆卸保护腿均记录日志，以确保可追溯性。

Truslne™自动进行轴承检测(振荡检查)

• 传统布氏黏度计用手动法依靠经验检查轴承改进自动化·振动轴承检查自动且定期提示进行 。

• TruSine™功能一键即可自动运行健康度检查 。

• 不需要手动将弹簧上紧到一定的扭矩%值 。

• 大幅度降低操作难度，节省时间。

TruMode™自动搜索匹配的测量模式

• 未知样品自动搜索合适转速 。

• 自动找到80%扭矩转速进行测量。

• 如果转子合适，则自动开始测试并在目标时间结束。

• 如果转子不合适，则自动提示更换更大或更小的转子。

ViscoQC 黏度计应用方案选例

口服液和药用凝胶

• 制药行业样品昂贵，满试样品量越少越好，PTD 100 ConePlate 锥板测量系统的ViscoQC可以将祥品体积减少到0.5 mL 。

• 无论是口服液，还是外敷的药膏，都期望药放到哪都有最佳疗效 *对原材料/成品和生产过程(混合/输送/包装/境充》进行质量控制 。

• 制药资格文件PQP以确保在监管环境下完全合规(例如FDA 21 CFR Part 11),审计跟踪，电于签名和权限管理保证可追溯性。

药软膏、药油膏

• 药油药膏软高是刺药工业中原料和成品重要分类 ·贴皮测定是对药方稳定性和用药一致性的有利保障 。

• 油膏在不同阶段(如泵送，包装)会因太稠或太稀而不利于生产 。

• 应有良好键展性，徐抹时丑速分散吸附渗入以确保药效 。

• A类样品做单点贴度测试适合快速质量控制检查 。

• B/C/D类样品检测分析其流动特性并确定剪切变稀指数以指导生产包装和使用药效 。

• 需制药资格文件(PQP)以确保在监管环境下药典完全合规(例如 FDA 21 CFR Part 11},审计追踪和权限管理保证可追潮性。

止咳糖浆

• 必须留在汤匙上进行药物治疗，此外，唤嘴糖菜应绿慢流过消化道，以罪盖喉部表面，而不是流出。

• 只有映喊物荣在账部受影响区域停留时间长，才能通过增加水分起到舒攫作用，止吱糖浆需要保证一定的黏度维持其在消化道以及除部表面的停留时间 。

• 需制药资格文件PQP以确保在监管环境下完全合规(例如FDA 21 CFR Pen 11),审计追踪、电子签名和权限管理保证可追游性。

• 江度对糖浆黏度的影响显著，所以质控的时候需要准碗且快速的控温水平。

个人护理品、化妆品

• 压服应力：从包装管中挤压出所闸的力_＞屈服点 。

• 随时间查化的触变性(挤压后快速恢复结构) 。

• 实现剪切稀化流动行为_＞流体特性：剪切变稀指数。

• 转子一定时间内螺放运动后的(平均)黏度 。

• 转子转动时物料里气窜现象(不流动样品需专门技术测定黏度) 。

• ViscoQC300-R加配V#系列浆式转子及升级V-Curve软件包，解锁萨态屈服应力法测试方案。

洗手液，消毒液，洗手凝胶，免洗消毒凝胶

• 液态洗手液/消毒液黏度和水也一样低，具牛顿流体特性，在一个转速下测单点黏度。

• 洗手凝胶/免洗消毒凝胶产品需做屈服点：

• -运输不会溢出              -用量易于控制

• -防止皮肤干煤              -倾例凝素在掌心

• -能均匀涂抹                    -凝胶态保持期

• 凝胶是剪切稀化流体，在生产和应用中同检测流体特性。

• 用Hersche--HBulkley横型分析源胶产品的屈服应力以及流动指数和一致性指数。

果汁及果汁饮料、酸奶饮品

• 果汁饮料多是牛顿流体，而果浆具剪切变稀非牛顿流体特性，配比贴度影响生产和口感 。

• 果汁生产中各阶段控温及配比混合过程和泵送液体流体时均需检测黏度 。

• 进口液态质料须通过检查黏度来控制 。

• 橙汁等黏度≦2mpa需用双问隙转子 。

• 脂肪含量或牛奶蛋自量对乳制品贴度有决定性影响 酸奶不同阶段需做速度扫描整度检测和屈服点检测 。

• 酸奶黏度对温度变化极敏感，与时间相关明显，有触变性。

ViscoQC黏度计应用方案选例

环氧树脂 /聚合物

• 环氧树脂和丙烯酸共聚物是涂料的重要原料。

• 静置/喷涂中以及喷涂后的流动行为如剪切稀化指数，屈服点测量。

• 通过3ITT结构恢复研究喷涂前、喷涂中以及喷涂后的结构组成 。

• 温度对树脂黏度影响比较大，内置Peltier温度控制，嵌入式温度探头 可实现快速温度控制和精确读数。

• 自动间隙设置和自动间隙校正，消除错误。

胶黏剂

• 胶水胶贴剂即不能太稠也不能太稀，黏度控制极其重要。

• 需实时监测样品流动特性变化，目的是控制胶教剂硬化过程。

• 不同的贴合功效及用途要求胶贴剂的姐分成分不同，材料的黏座范图差异很大并在不同回化时间里状态工艺均不同 。

• 黏性材料如聚氮唢树脂PU的剪切稀化流动行影响著生产泵送和剧扫过程，屈服应力决定从包装中挤压出及使用的方便性。

• 原料能被加工和产品可被使用的状态适用时长有严格限制，随着存放时问而一直有形态变化 。

• 室温下固态的热熵胶研剂类HMAs在使用中需有连续黏皮测量。

凝胶时间

• 树脂，灌封剂，贴合剂的源胶时间是产品质量、适合应用的关键指标 。

• 通过照踪贴废的变化，用聘度控视法测定热熵政体系的据放时间 。

• 须有初步模式，使用手动模式MM先找与样品源胶时间相关贴度/扭矩 。

• 回化是随时间变化、放热和不可逆化学反应，其过程中有个重要查化是凝胶化，凝胶过程会放热导致逼度升高，凝胶时间标志黏合剂有效"工作时间”结束。

增稠剂膨润土

• 膨润土是一种非常软的塑性粘土 。

• 它产生具有剪切变稀特性的海胶状粘性物属 。

• 在静止状态下，粘土是一种高黏度凝胶，由于其剪切变稀特性，在泵送过程中会变成液体，之后，膨润土再次回到其果冻状态，在使用膨润土之前，需要检查材料的质量 。

• 品控分析剪切变种行为 。

• T型转子配合自动升降机能够测量非流动样品 。

• 调整膨润土的膨胀特性，如钻井泥浆需要了解黏度数据 。

• 数学横型能够统计优化并始出平均数据。

电解液 / 电解液添加剂

• 电解液的黏度与其导电性能高度相关 。

• 在低温环境下，电解液的黏度会上升，其电导率会迅速下降，其充放 电的速率也会发生很大变化。

• 电解液中的高子波度和电解液贴度存在线性关系。有机电解液的成分包括锂盐，有机溶剂、添加剂。各成分的混合例导致电解液的贴度不同 。

• 半导体温控设备PTD 175可以控制温度范围-40℃-175C,通过温度扫描可以检测电解液在不同温度下的变化趋势。

润滑油低温布氏黏度和凝胶指数

• 制造商必须确保自动变速器油、齿轮油和其他润滑剂在低温条件下为关键部件提供足够的润滑 。油在低温环境温度下的流动性是影响润滑的主要 因素 ,使用不合适的润滑 剂可能会导致齿轮和 轴承干燥、起动和换档困难 ,快速磨损 以 及发动机和底盘劣化。

• 根据 ASTM D29B83/D8z210, 在 -40℃下测定自动变速器油的低温粘度 。ASTM D5133 的 温度扫描技术允许在低温下分析油凝胶特性。 CVlscoQC内置完整的实验方法，一键即可全自动进行测试并进行数据分析
